Lecture 22：图的遍历

图的遍历是从一个顶点出发，按照某种规则访问其可达范围内的每个顶点且只访问一次；若要覆盖非连通图，还需通过外层循环选择新的起点。核心是 visited[]：图可能有环，不标记已访问顶点会在环中反复访问。

22.1 广度优先遍历

22.1.1 基本概念

定义：#广度优先遍历 #BFS

描述：广度优先遍历（Breadth-First Search，BFS）从起始顶点 $v$ 出发，先依次访问 $v$ 的所有未访问邻接顶点，再依次访问这些邻接顶点的所有未访问邻接顶点，按“由近到远、逐层扩展”的方式直至不能继续。

若从 $v$ 开始，$v$ 的未访问邻接顶点为：

$$ w_1,w_2,\cdots,w_n $$

则 BFS 的访问层次是：

$$ v\longrightarrow {w_1,w_2,\cdots,w_n}\longrightarrow \text{这些顶点的未访问邻接点}\longrightarrow\cdots $$

三个关键动作：

1. 找到当前顶点的所有邻接顶点。
2. 只处理尚未访问过的邻接顶点。
3. 使用一个辅助队列保存“已经发现但还没有展开邻接点”的顶点。

队列含义：#BFS队列

• 顶点被首次访问时，立刻标记并入队。
• 队头顶点出队后，扫描它的所有邻接点。
• 新发现的顶点按发现次序进入队尾，因此先发现的顶点先展开。
• “访问时标记”而非“出队时标记”，可防止同一顶点被多个邻接点重复入队。

flowchart LR
    A["访问起点并立即标记"] --> B["起点入队"]
    B --> C["队头顶点出队"]
    C --> D["按既定次序扫描邻接点"]
    D --> E{"发现未访问顶点?"}
    E -- "是" --> F["访问、标记并入队"]
    F --> D
    E -- "否/扫描完" --> G{"队列为空?"}
    G -- "否" --> C
    G -- "是" --> H["本次 BFS 结束"]

以边 $1-2,1-3,2-4,3-4$ 且按编号递增扫描邻接点为例：

22.1.2 BFS 遍历序列是否唯一

邻接矩阵：

在顶点编号顺序固定、起始顶点固定、按固定列序扫描邻接点的条件下，邻接矩阵确定，因此 BFS 访问序列唯一。若改变顶点编号或扫描顺序，序列仍可能改变。

邻接表：

同一个图的邻接表表示通常不唯一：同一顶点边表中邻接点的链接次序可以不同。因此即使起点相同，BFS 访问序列也可能不同。

易错点：#BFS序列

• 图本身固定并不自动保证遍历序列唯一。
• 题目若给邻接表，应严格按边表给出的次序访问。
• 题目若只给图而未规定邻接点访问次序，多个合法遍历序列都可能成立。

22.1.3 性能分析

空间复杂度：

$$ O(\lvert V\rvert) $$

• visited[] 需要 $O(\lvert V\rvert)$ 空间。
• 辅助队列最多可保存 $O(\lvert V\rvert)$ 个顶点。
• 队列达到最大长度的典型情况是：当前访问顶点连接着大量尚未访问的顶点。

时间复杂度：

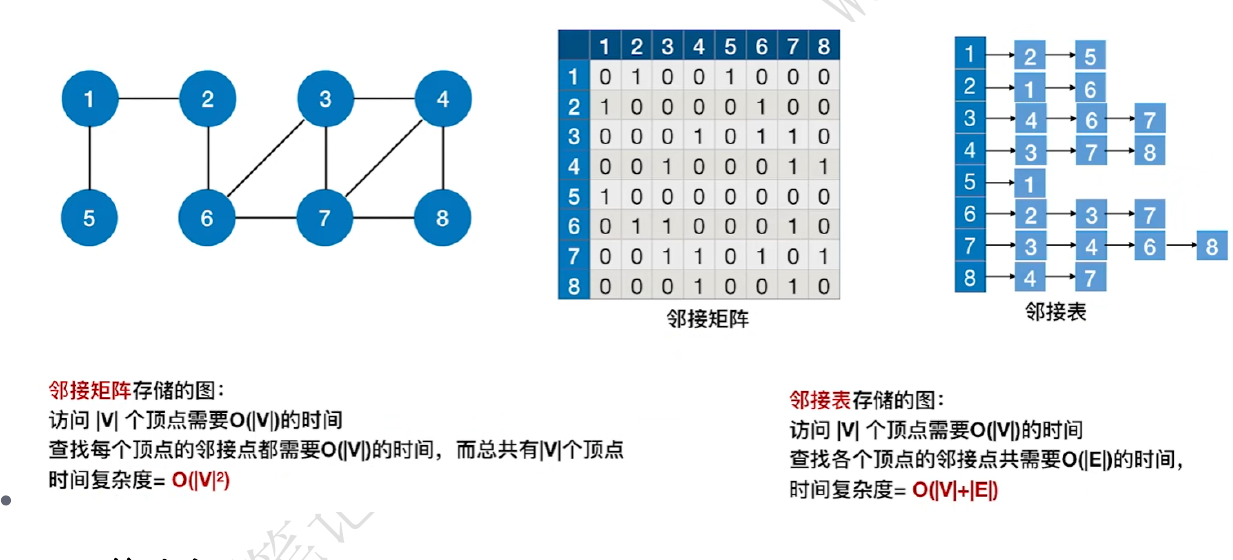

无向邻接表实际会扫描 $2\lvert E\rvert$ 个边表结点，有向邻接表扫描 $\lvert E\rvert$ 个弧结点；二者在渐近复杂度中都写成 $O(\lvert V\rvert+\lvert E\rvert)$。图中右侧邻接表的链内次序只是其中一种合法排列。

22.1.4 算法实现

从单一起点开始的 BFS：

bool visited[MAX_VERTEX_NUM];

void BFS(Graph G, int v) {
    visit(v);
    visited[v] = TRUE;
    EnQueue(Q, v);

    while (!isEmpty(Q)) {
        DeQueue(Q, v);
        for (int w = FirstNeighbor(G, v);
             w >= 0;
             w = NextNeighbor(G, v, w)) {
            if (!visited[w]) {
                visit(w);
                visited[w] = TRUE;
                EnQueue(Q, w);
            }
        }
    }
}

逐行理解：

代码易错点：#BFS代码

• 课件中 TREUE 是拼写错误，应为 TRUE。
• w >= 0 与前一讲 FirstNeighbor 返回 $-1$ 的约定匹配。
• 若在 DeQueue 后才设置 visited[w]，同一个 $w$ 可能被多次入队。
• 单次 BFS(G, v) 只能覆盖从 $v$ 可达的顶点，不能保证覆盖非连通图全部顶点。
• 代码是沿用课件抽象 Graph、队列 Q 与邻接点接口的算法片段；调用 BFS 前须先初始化队列，EnQueue/DeQueue 的具体实现及容量失败处理也须由所用队列接口提供。

22.1.5 非连通图的处理

遍历框架：#非连通图BFS

描述：先将所有顶点标记为未访问，再按顶点编号逐一检查。每遇到一个未访问顶点，就以它为起点执行一次 BFS。

void BFSTraverse(Graph G) {
    for (int i = 0; i < G.vexnum; ++i) {
        visited[i] = FALSE;
    }

    InitQueue(Q);

    for (int i = 0; i < G.vexnum; ++i) {
        if (!visited[i]) {
            BFS(G, i);
        }
    }
}

连通分量结论：

• 对无向图，外层循环中实际调用 BFS 的次数等于图的连通分量个数。
• 因而可用 BFS 确定无向图的连通分量。
• 对连通无向图，只需要调用 $1$ 次 BFS。
• 对有向图，调用次数取决于起点及弧方向，不能直接等同于强连通分量个数。

22.1.6 广度优先生成树

定义：#广度优先生成树

描述：在 BFS 过程中，每当首次访问一个新顶点 $w$ 时，把“发现 $w$ 的顶点”记为其双亲，并把对应边记为树边。

• 对含 $n$ 个顶点的连通无向图，这些树边组成一棵 BFS 生成树，恰有 $n-1$ 条树边。
• 对含 $c$ 个连通分量的无向图，外层遍历得到 BFS 生成森林，共有 $n-c$ 条树边。
• 对有向图，单次 BFS 得到的是从起点沿弧可达部分的搜索树；只有起点能到达全部顶点时，才覆盖全图并形成以起点为根的有向外向树，不能把一般情形直接称为无向意义下的生成树。
• BFS 生成树体现起点到各顶点的“最少边数层次”。
• 在无权图中，BFS 首次到达一个可达顶点所处的层数，等于从起点到它的最短路径边数；双亲链给出其中一条最短路径，但最短路径本身可能不唯一。

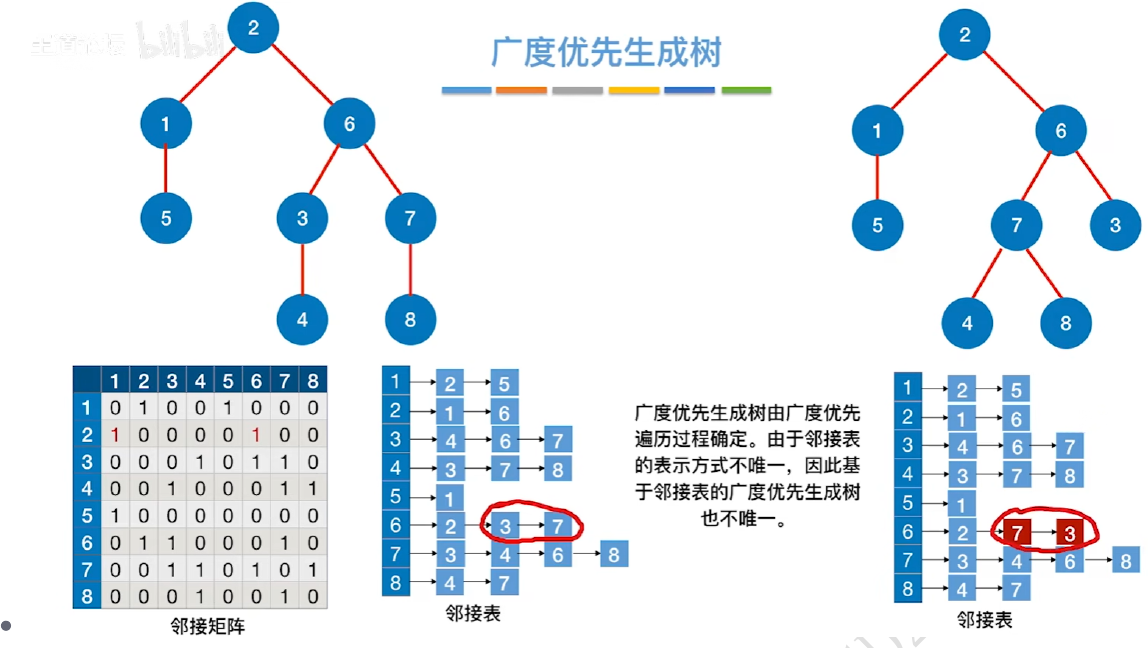

两张图从同一顶点 $2$ 出发，但顶点 $6$ 的邻接点次序不同，导致 $3$、$7$ 的发现先后和最终 BFS 树不同；各顶点的层次仍保持最短路层次。

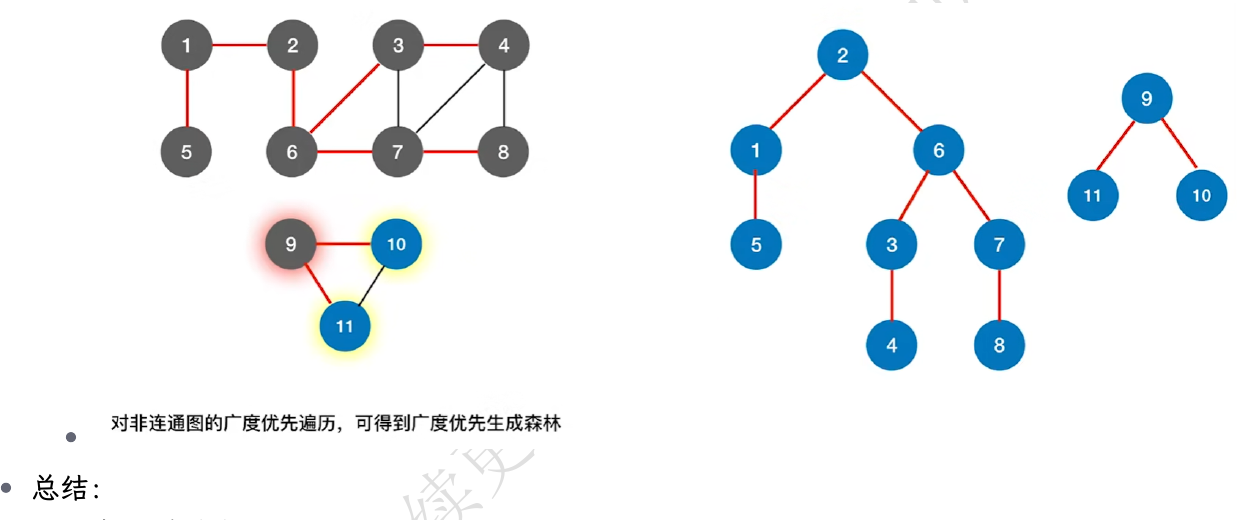

非连通无向图需由外层循环重新选择起点，每个连通分量产生一棵树，合起来是生成森林。

---

22.2 深度优先遍历

22.2.1 基本概念

定义：#深度优先遍历 #DFS

描述：深度优先遍历（Depth-First Search，DFS）从起始顶点出发，在当前顶点的未访问邻接点中任选一个继续访问；只要还能向下，就持续深入。当当前顶点没有未访问邻接点时，回退到最近一个仍有未访问邻接点的顶点，继续搜索。

DFS 的过程可概括为：

$$ \text{访问一个顶点}\rightarrow\text{选择一个未访问邻接点}\rightarrow\text{递归深入}\rightarrow\text{无法深入时回溯} $$

直观理解：

• BFS 是“先横向、后纵向”，按层扩展。
• DFS 是“先纵向、后回退”，沿一条路尽可能走到底。
• DFS 的递归调用过程等价于使用一个辅助栈；递归返回就是出栈回溯。

TIP · 回溯位置 当当前顶点没有未访问邻接点时，DFS 返回到递归调用者，并从调用者上次暂停的位置继续扫描“下一个邻接点”，而不是重新从整张图任意选点。只有当前连通/可达部分结束后，外层循环才选择新的起点。

22.2.2 性能分析

空间复杂度：

$$ O(\lvert V\rvert) $$

• visited[] 占用 $O(\lvert V\rvert)$。
• 递归最深时，递归工作栈最多保存 $\lvert V\rvert$ 个顶点。

时间复杂度：

无向邻接表中每条边对应两个边表结点，实际扫描 $2\lvert E\rvert$ 次；有向邻接表扫描 $\lvert E\rvert$ 个弧结点，渐近复杂度相同。

课件也将邻接矩阵的时间写作：

$$ O(\lvert V\rvert+\lvert V\rvert^2)=O(\lvert V\rvert^2) $$

22.2.3 算法实现

bool visited[MAX_VERTEX_NUM];

void DFS(Graph G, int v) {
    visit(v);
    visited[v] = TRUE;

    for (int w = FirstNeighbor(G, v);
         w >= 0;
         w = NextNeighbor(G, v, w)) {
        if (!visited[w]) {
            DFS(G, w);
        }
    }
}

递归过程：

1. 访问当前顶点 $v$，立即做已访问标记。
2. 按既定顺序扫描 $v$ 的邻接点。
3. 若发现未访问顶点 $w$，递归执行 DFS(G, w)。
4. 当 $w$ 的分支遍历结束后，函数自动返回到 $v$，继续枚举 $v$ 的下一个邻接点。

代码易错点：#DFS代码

• 课件中 NextNeighor 少写了 b，应为 NextNeighbor。
• 条件应使用 w >= 0，因为合法顶点编号可以为 $0$；写成 w > 0 会漏掉 $0$ 号顶点。
• visited[v] = TRUE 必须在递归进入邻接点之前完成，否则有环时会无限递归。
• 用显式栈改写 DFS 时，若希望得到与递归版相同的访问顺序，通常要按相反顺序压入邻接点；否则算法仍正确，但遍历序列可能不同。

22.2.4 非连通图的处理

void DFSTraverse(Graph G) {
    for (int v = 0; v < G.vexnum; ++v) {
        visited[v] = FALSE;
    }

    for (int v = 0; v < G.vexnum; ++v) {
        if (!visited[v]) {
            DFS(G, v);
        }
    }
}

调用次数：

• 对无向图，外层遍历从未访问顶点启动 DFS 的次数等于连通分量数；不要与递归函数的总调用次数混淆，后者通常对每个首次发现的顶点调用一次。
• 对连通无向图，外层只需启动 $1$ 次 DFS。
• 对有向图，外层启动次数要具体分析；若指定起始顶点能沿弧到达其他所有顶点，则外层只需启动 $1$ 次。

22.2.5 深度优先生成树

定义：#深度优先生成树

描述：DFS 中每次递归访问一个未访问邻接点时，把触发递归的边记为树边。

• 含 $n$ 个顶点的连通无向图得到一棵 DFS 生成树，含 $n-1$ 条树边；含 $c$ 个连通分量的无向图得到 DFS 生成森林，共有 $n-c$ 条树边。
• 对有向图，得到的是按弧方向展开的 DFS 搜索树/森林；是否覆盖全部顶点取决于可达性和外层起点次序。
• 给定起点和邻接点访问顺序后，生成树随 DFS 过程确定。
• 在顶点编号、起点（或外层起点次序）及邻接点扫描顺序都固定时，邻接矩阵对应的遍历序列和搜索树唯一。
• 邻接表的边表顺序不唯一时，遍历序列和生成树也不唯一。

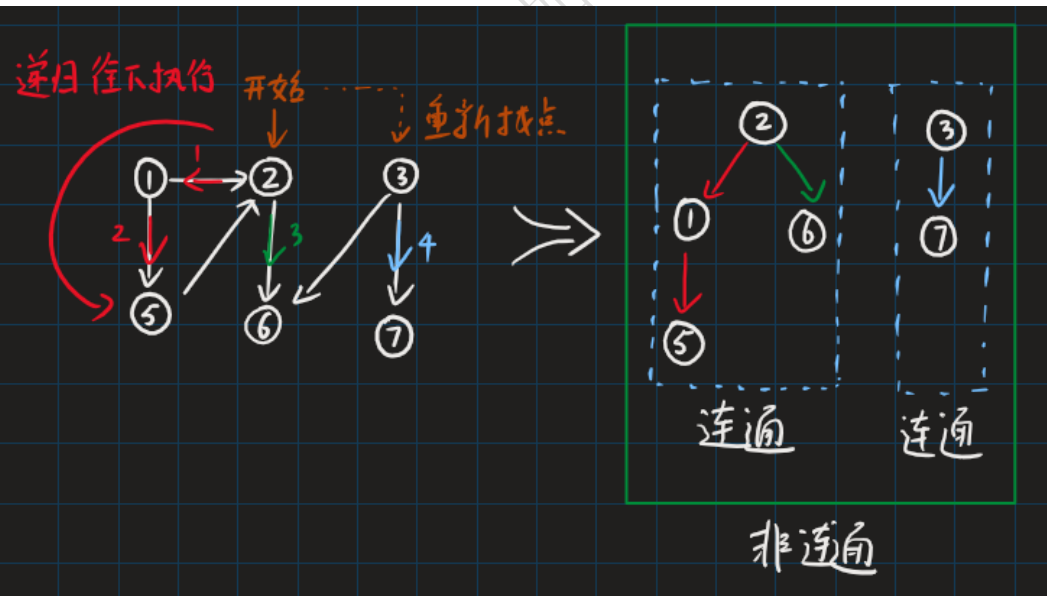

图中先从顶点 $2$ 深入其可达部分，回溯完成后，外层循环再从未访问的顶点 $3$ 启动 DFS；红、绿、蓝箭头表示不同递归分支的树边。

---

22.3 BFS 与 DFS 对比

共同点：

• 都须记录已发现/访问状态以避免重复处理；本讲示例用 visited[]，也可以在图结构中保存等价标记。
• 都要通过外层循环覆盖非连通图。
• 都会受邻接表中邻接点存储顺序影响。
• 无向图中，外层循环启动次数等于连通分量数。
• 有向图中，外层启动次数由顶点次序和有向可达性共同决定，既不等于强连通分量数，也不一定等于弱连通分量数。

---

相关知识

• 科目导航：数据结构导航
• 阅读顺序：上一篇：图的存储及其操作 · 下一篇：图的经典应用
• 关联专题：图代码

22.4 题型与复盘

22.4.1 常见题型

题型一：写出 BFS / DFS 序列

• 先写清起始顶点和邻接点访问顺序。
• BFS 用队列模拟：入队时访问，出队时展开邻接点。
• DFS 按递归路径模拟：先深入，走不通后回溯。
• 遇到尚未访问的顶点，完成当前可达部分后按外层约定从下一个未访问顶点重新开始；无向图中每个这样的可达部分恰是一个连通分量，有向图中不能这样等同。

题型二：画生成树

• 首次发现一个顶点时使用的边为树边。
• BFS 树按层次展开；DFS 树通常呈现较长的深入分支。
• 含 $n$ 个顶点、$c$ 个连通分量的无向图，生成森林有 $n-c$ 条树边；连通时 $c=1$，即 $n-1$ 条。
• 有向图先判断从根的可达范围，不要直接套用无向图“生成树”结论。

题型三：复杂度判断

• 邻接矩阵：不管实际边数多少，每次都扫描一行，所以是 $O(\lvert V\rvert^2)$。
• 邻接表：顶点和边各处理一次，所以是 $O(\lvert V\rvert+\lvert E\rvert)$。
• BFS 队列与 DFS 递归栈的辅助空间均为 $O(\lvert V\rvert)$。

题型四：连通分量

• 无向图中，外层循环每新启动一次 BFS/DFS，就发现一个新的连通分量。
• 不能把有向图中的调用次数直接当作强连通分量数。

22.4.2 本节复盘
